商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌其他
- 型号ZYW1-3200A
- 极数3P
- 灭弧介质空气式
- 操作方式电动操作
- 安装方式固定式
- 速度快速型
- 结构万能式
- 加工定制是
- 机械寿命1（万次）
- 脱扣器电流3200AA
- 额定频率50HZ
- 额定绝缘电压690V
- 产品认证CCC
- 产地浙江
产品简介：
产品详情：适用范围

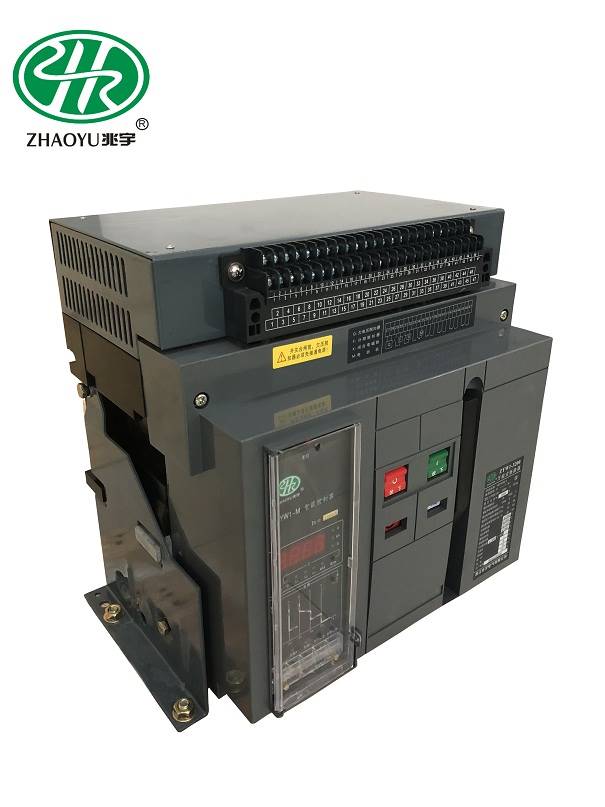

ZYW1系列智能万能式断路器（以下称之为断路器，适用于交流50hz，额定工作电压至690v，额定电流200a至1600a的配电网络中，当作配电和保护电路及无动力装置损坏断路器具有智能保护功能，选择性保护确切，可以提高电源的可靠性，避免不必需的停电，具有过载保护，欠压保护，短路保护，单相接地（漏电）故障等优点。开放式通讯接口容易与现场总线连接，并可以实现“四遥”功能以满足控制中心和自动化系统的要求，通过配备相应的漏电互感器和智能控制器。
分类
根据安装方式：
一种。固定的
b。抽屉种类
按极数：三极，四极
根据操作方法：
一种。电动操作
b。手动操作（用于大修和维护）
发表类别：
智能控制器，欠电压瞬时（或推迟）释放，并联释放。
智能控制器性能：
一种。智能控制器分成：h型（用于通讯），M型（一般而言智能型），l型（经济型）；
b。具有过载长延时反时限，短延时反时限，确定时限，瞬时功能。所需保护功能可由用户设定；
c。单相接地保护功能；
d。显示功能：设定电流显示，动作电流显示，每行电压显示（定购时应提出电压显示）；
e。报警功能：过载报警；
f。自检功能：过热自检，微机自确诊；
g。测试功能：测试控制器的动作属性。
特点：
◆：构造连贯，体积小，分断能力高。
◆：闭合触点系统实现零闪络。
◆：智能脱扣器，具有自检，测量，测试，监控，数字显示和通讯功能。具有通讯接口，可通过电脑集群展开控制。
◆：满足电网达到三级保护要求
◆：基本采样电流互感器，精度高，线性度好。
◆：完整的模块构造，容易安装和维护，不用任何调整
▲构造特点
断路器分成固定式和抽屉式。将固定式断路器主体放入专用抽屉座中将变为抽屉式断路器。断路器主体由接触系统，操动机构，电流互感器灭弧系统和智能控制控制。抽屉和辅助开关，次级连接器，欠压，分励脱扣器等组件；抽屉式座椅由含有导轨，底座和横梁的左右侧板构成。
▲触头系统
使用一站式联系系统。在同一触点的不同部分，触点单元既具有主触点的功能又具有电弧触点的功能。新型耐电弧触头材质用于使触头断开短路电流。接触系统使用多路径并联连接，以减少电斥力并提高接触系统的电稳定性。
▲灭弧室
每个电极都装备有一个灭弧室，其效用是使电极彼此隔绝和绝缘，并使电极与断路器和操作员的其他部分隔绝；灭弧室全部置于在断路器的绝缘底座中，增加灭弧室壁的机器强度，以使在断开大的短路电流时不会破裂。
▲操作机构和手册，电动传动机构
该机构坐落断路器的前面。该操作机制使用五链接自由脱扣机制，并被设计为能量存储形式。在使用过程中，该机构自始至终处于预储能位置，只要断路器接到合闸号令，断路器就可以马上合闸。可以通过手动释放按钮或关闭电磁铁来释放预储存能量。电动机构是独立自主的，储能轴和主轴通过凹凸楔可移动地连接，便于装卸。
正常工作条件和安装条件
■环境温度
上限不得超过+40℃，上限不得最低-5℃，且24h的平均值不得超过`+35℃；
注：下限为-10℃或-25℃的工作条件，用户应向工厂声明；
如果上限超过+40℃或下限最低-10℃或-25℃，用户应向我厂咨询。
安装地点海拔：不超过2000m。
■大气条件
大气相对湿度当环境温度为+40℃时，不超过50％，并且在较低温度下可以具有较高的相对湿度。湿月的月平均相对湿度为90％，当月的平均低温为+25℃，并考虑到由于温度变化而在产品表面凝结的现象，超过规定要求的用户应向我们的工厂咨询。
■防护等级：IP30
■污染等级：III
■使用类别：b级或a级
■安装类别
对于额定工作电压为660v（690v）及以下的断路器和欠压脱扣器，电源变压器初圈用于安装类别IV；辅助电路和控制电路的安装类别为III。
■安装条件
断路器应按照本手册的要求开展安装，断路器的垂直倾斜度不得超过5度。
实际的模型类别如下：
ZYW1-2000/3p/630a
ZYW1-2000/3p/800a
ZYW1-2000/3p/1000a
ZYW1-2000/3P/1250A
ZYW1-2000/3p/1600a
ZYW1-2000/3P/2000A
ZYW1-3200/3p/2500a
ZYW1-3200/3p/3200a
ZYW1-2000/4p/630a
ZYW1-2000/4p/800a
ZYW1-2000/4p/1000a
ZYW1-2000/4p/1250a
ZYW1-2000/4p/1600a
ZYW1-2000/4p/2000a
ZYW1-3200/4p/2500a
ZYW1-3200/4p/3200a
