商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌浙江兆宇
- 型号ZYVS1(ZN63A)-12/1250A
- 灭弧方式真空断路器
- 极数3P
- 安装地点户内
- 操作方式储能操作
- 加工定制是
- 额定频率50HZ
- 额定电压12KV
- 工频耐受电压35KV
- 产品认证ISO9001
- 产地浙江
产品简介：
产品详情：产品叙述

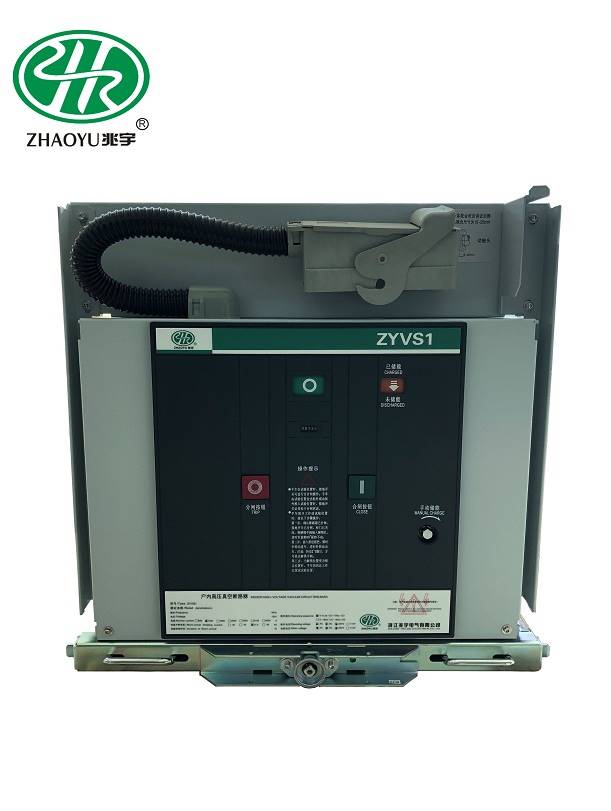

ZYVS1（ZN63A）-12室内高压真空断路器是三相交流50hz，额定电压为12kv的室内开关装置，适用于频繁操作，可用于工矿企业，电厂和变电站。，电气设备的控制和保护。通过使用VET操动机构和断路器主体进行集成，该设计可以当做固定安装单元，也可以配备专用的推进机构来组成手推车单元。电路部分可以使用整体式实心密封极来实现断路器的小型化，高可靠性和免维护。它可以配备KYN28A-12（GZS1）和其他中置手推车开关柜，也可以配备XGN-固定式开关柜。
使用环境
1.环境温度：上限+40℃，下限-10℃；（容许在-30℃下存储和运输）。
2.海拔：2000m及以下；
3，相对湿度：日平均相对湿度：≤95％；月平均相对湿度：≤90％；
日平均饱和蒸气压：≤2.2×10-3mpa，月平均饱和蒸气压：≤1.8×10-3mpa，
4.地震地震烈度：不超过8度；
5.使用处所无易燃，Bao爆炸凶险，化学腐蚀和剧烈振动。
产品叙述
真空断路器一般而言在配电系统中使用。真空断路器的总体结构很小，重量也不重。它十分适宜用于多种操作，并且灭弧无须检验和维护的奇特优势，真空断路器还是三相交流系统中的配电装置之一。它可用于变电站，发电站以及工矿企业。在这些行业中，真空断路器主要用于操纵和保护。功能，如果用于保护和支配高压电气设备，则真空断路器需安装在双层机柜或中间机柜中。真空断路器兼具许多电压等级。一般而言，低压类型真空断路器用于防爆电器。真空断路器的电压可以达到35kv，真空断路器的额定电流早就达到5000a，其断开电流早就是50ka，被认为是一个很好的水准。
产品结构
真空断路器需三个部分，分别是弹簧操动机构和真空灭弧室，支架等部分。真空灭弧室是真空断路器真空灭弧室的举足轻重组成部分。室的类型很多。真空灭弧室的基本结构主要分成三种类型，即导电系统，屏蔽系统和气密绝缘系统。气密的隔热系统意味着外壳由玻璃或陶瓷制成。是的，形成了一个真空器皿，严苛技术中使用的材质透气且除气量很小，主要是为了保证真空灭弧室的气密性。导电系统的接触结构有很多种，其中具十分安定和强劲的断裂功能。屏蔽系统是十分举足轻重的要素，它可以减低外壳的绝缘强度并使之小型化，并有助于立即回复空隙的介电强度。该机制还有许多其他部分，包括基座和绝缘体等。
特征
真空断路器的产品功能如下：
1.触头开距仅在10mm范围内，操作小，机器行程也小，但机械的使用寿命不短。
2.电弧放电时间不长，与开关电流无关。
3.电弧熄灭后，触点立即回复，这足以说明断路故障性能不错。
4.分断电流小，触点寿命长。在额定电流下分断可达到5000次以上，并且产生的噪音很小。
5.真空断路器并很小。
6.适用于断开容性负载电流。
工作原则
断路器储能机构所需的能量由spring手动储能提供，储能机构可以由外部动力驱动电机或储能切换开关切断储能电机handle储能完成。储能完成后，储能指示灯将显示“储能”。同时，合闸power表示断路器处于等候闭合状况。在合闸操作中，是否按下“用手按下“关闭”按钮或通过远程操作来操作合闸电磁铁，可以在完成合闸动作后将断路器合闸，将储能指示灯和储能开关复位，并接通马达电源。再度充满电。闭合指示器显示“闭合”。辅助开关触点改变。在断开操作中，无论是用手按下“断开”按钮还是远程操作闭合电磁铁都可以断开断路器。完成后，敞开指示器将显示“闭合”，同时切换辅助开关触点，同时敞开，在门操作期间，计数器自动进发一位，相应的可以在面板观察窗口中见到号码。
保养项目
关于真空断路器的维护工作，有必要每年进行真空断路器的维护工作。主要目的是保证操作过程中不会出现疑问。检验和维护真空断路器的工作步骤如下：
1.首先，对管道进行压力测试，然后记录测试真空的数据。
2.对真空断路器的绝缘子进行压力测试。
3.测试真空断路器的行程，机器特点和间距，并立即记录测试数据。
4.必须细心检验每个连接件的螺母是否松动，并且必须细心检验辅助开关的小螺丝和导电杆的螺母。
5.检验旋转部件的各个卡簧和销钉是否松动。应该在每个旋转或滑动构件中添加润滑油。
6.如果在真空断路器上强加约1600a的电流，则必须对真空断路器进行电阻测试，并记录测量数据。
7.如果需更换试管，则必须严苛按照解释进行操作，并在更换后进行各种测试。
8.运转前，应空载运转8至10次，并且可以正常使用。
主要产品型号：
VS1(ZN63）-12/630-20
VS1(ZN63）-12/630-25
VS1(ZN63）-12/1250-20
VS1(ZN63）-12/1250-25
VS1(ZN63）-12/1600-31.5
VS1(ZN63）-12/1600-40
VS1(ZN63）-12/2000-31.5
VS1(ZN63）-12/2000-40
VS1(ZN63）-12/2500-31.5
VS1(ZN63）-12/2500-40
VS1(ZN63）-12/3150-31.5
VS1(ZN63）-12/3150-40
VS1(ZN63）-12/4000-40
